中建四局 厦门新体育中心项目BIM事情简介
使用软件：

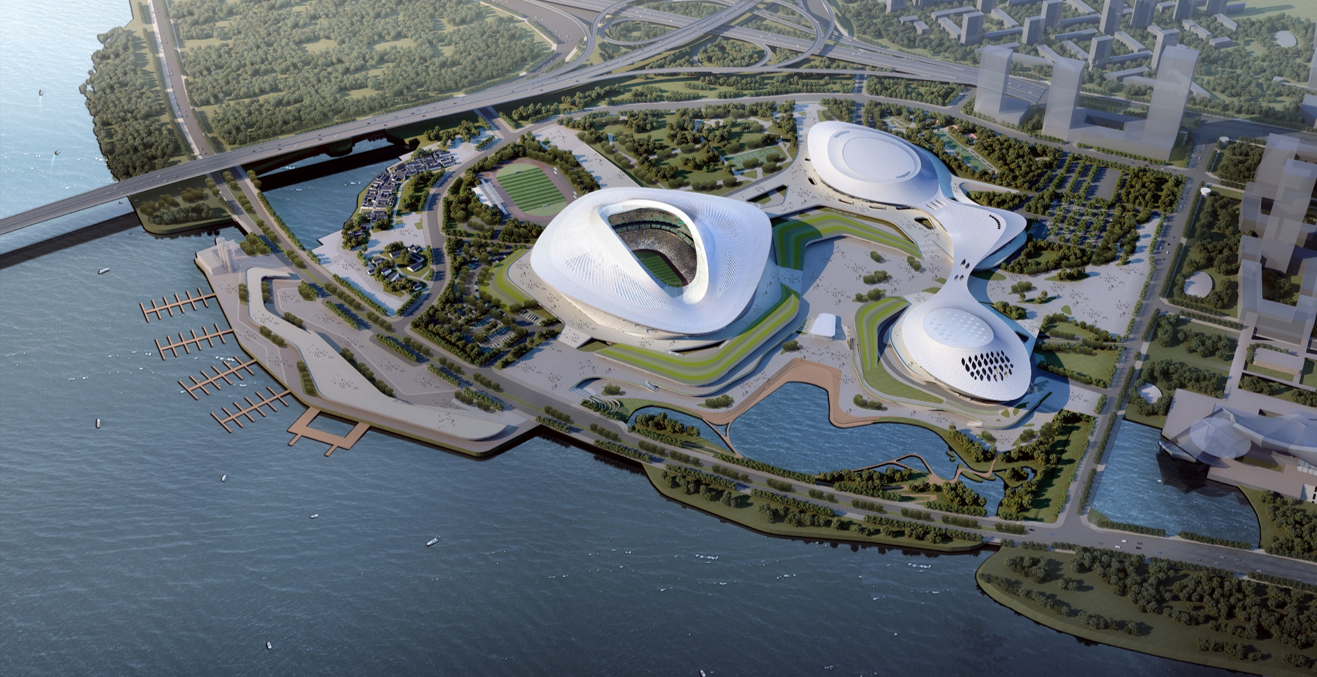

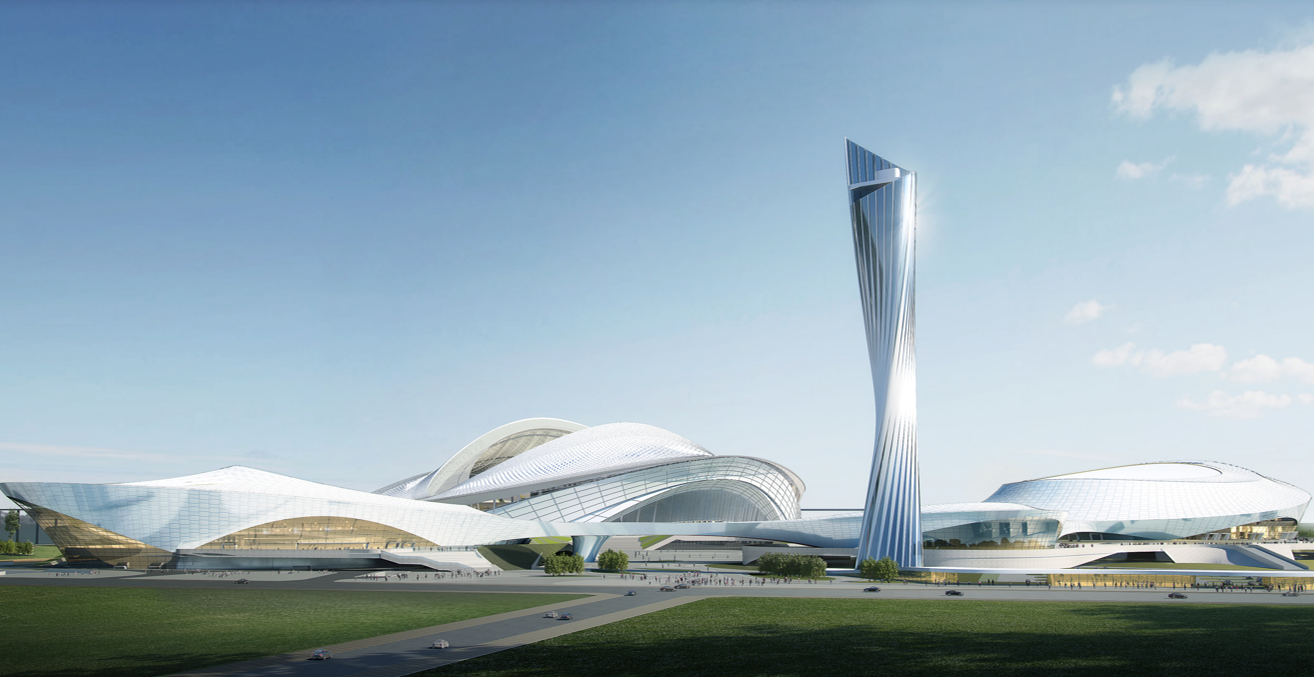

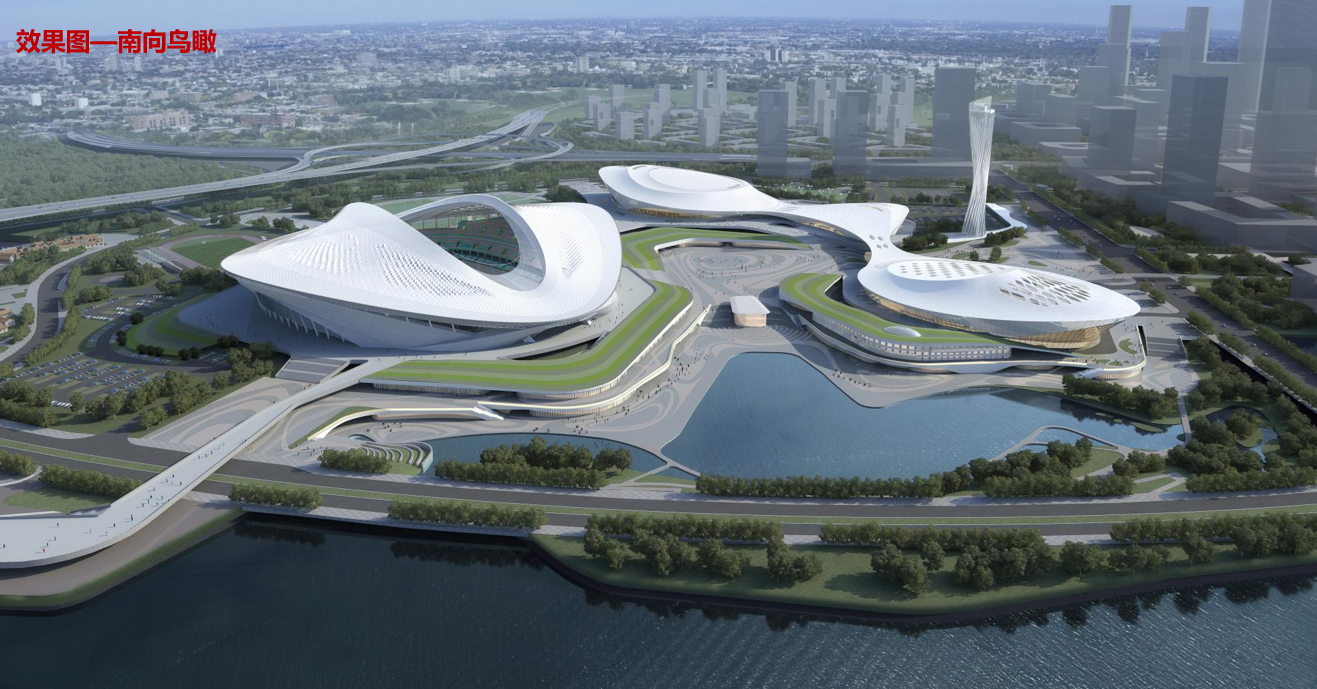

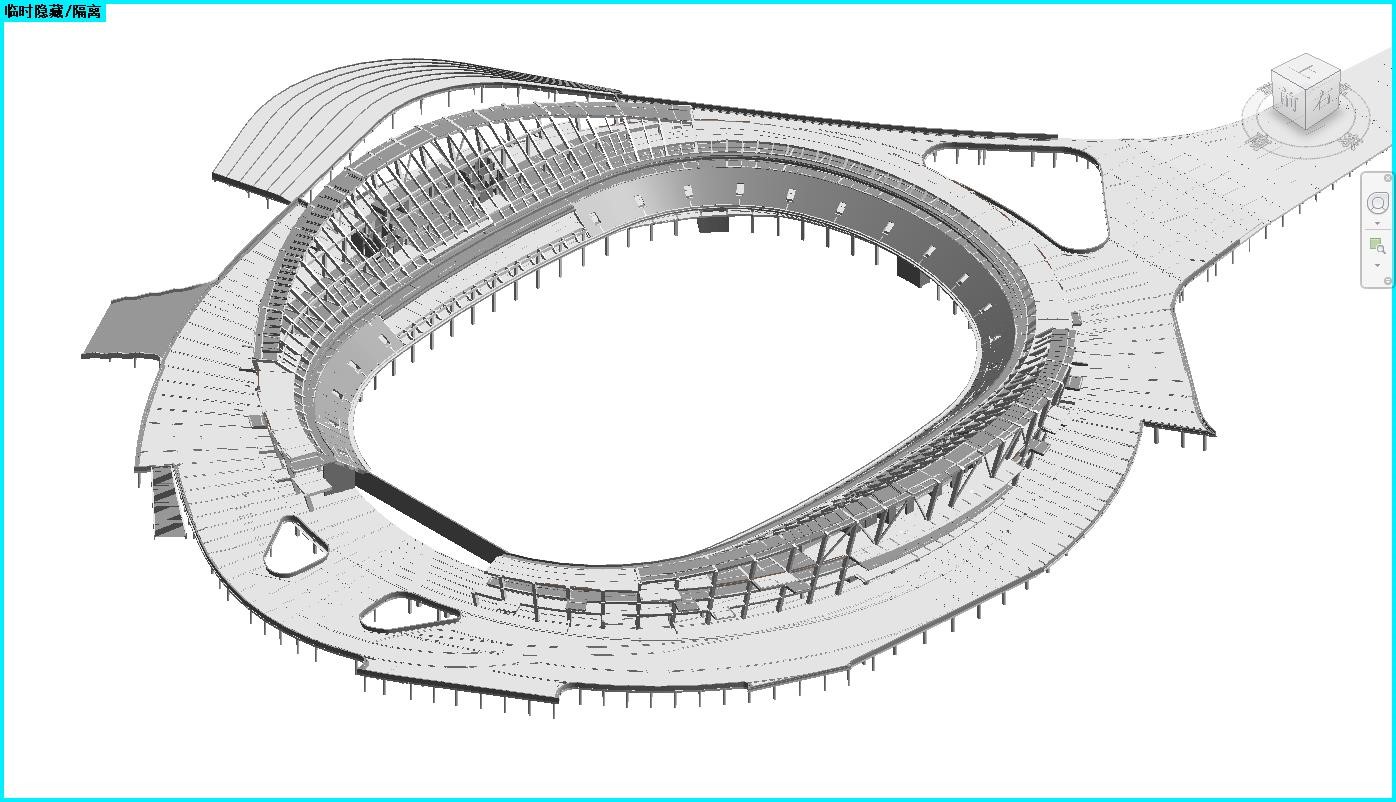

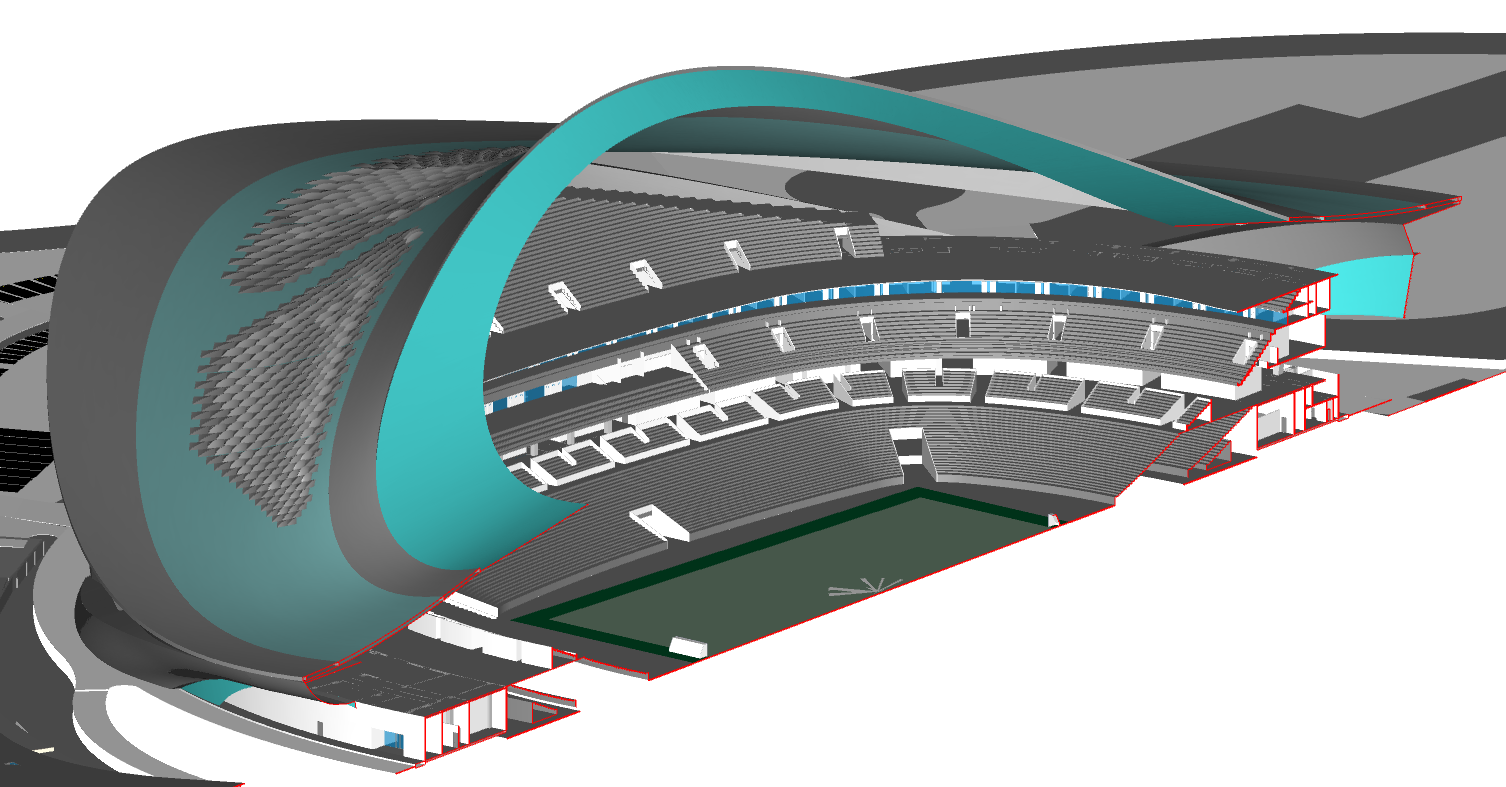

项目概况：厦门体育中心位于厦门市翔安区，，，，，，，项目选址入�？？？？ ？诘哪谕宓卮�，，，，，隔海对望厦门高崎国际机场、集美海岸线等主要地标 。。。。。。。。作为贯彻落实厦门“十四五”时期跨岛生长战略的主要载体，，，，，，，是强化厦门国际来往中心功效的主要设施，，，，，，，同时也是2023年足球亚洲杯四分之一决赛的角逐场馆 。。。。。。。。本项目总修建面积约53万平方米，，，，，，，地上总修建面积39万平方米，，，，，，，地下总修建面积14万平方米，，，，，，，一座可足球和田径功效转换的体育场(其中 足球6.0万座，，，，，，，田径5.4万座)；；；；；一座1.8万座可冰篮转换的体育馆，，，，，，，另体育馆包括一座容纳2000人的多功效综合训练馆；；；；；一座5000人游泳馆 。。。。。。。。

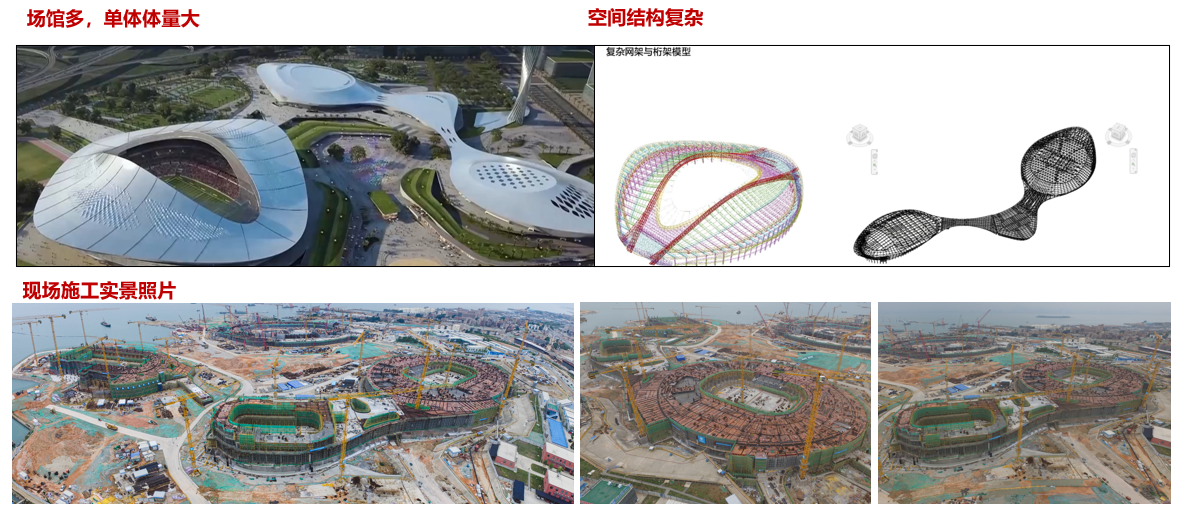

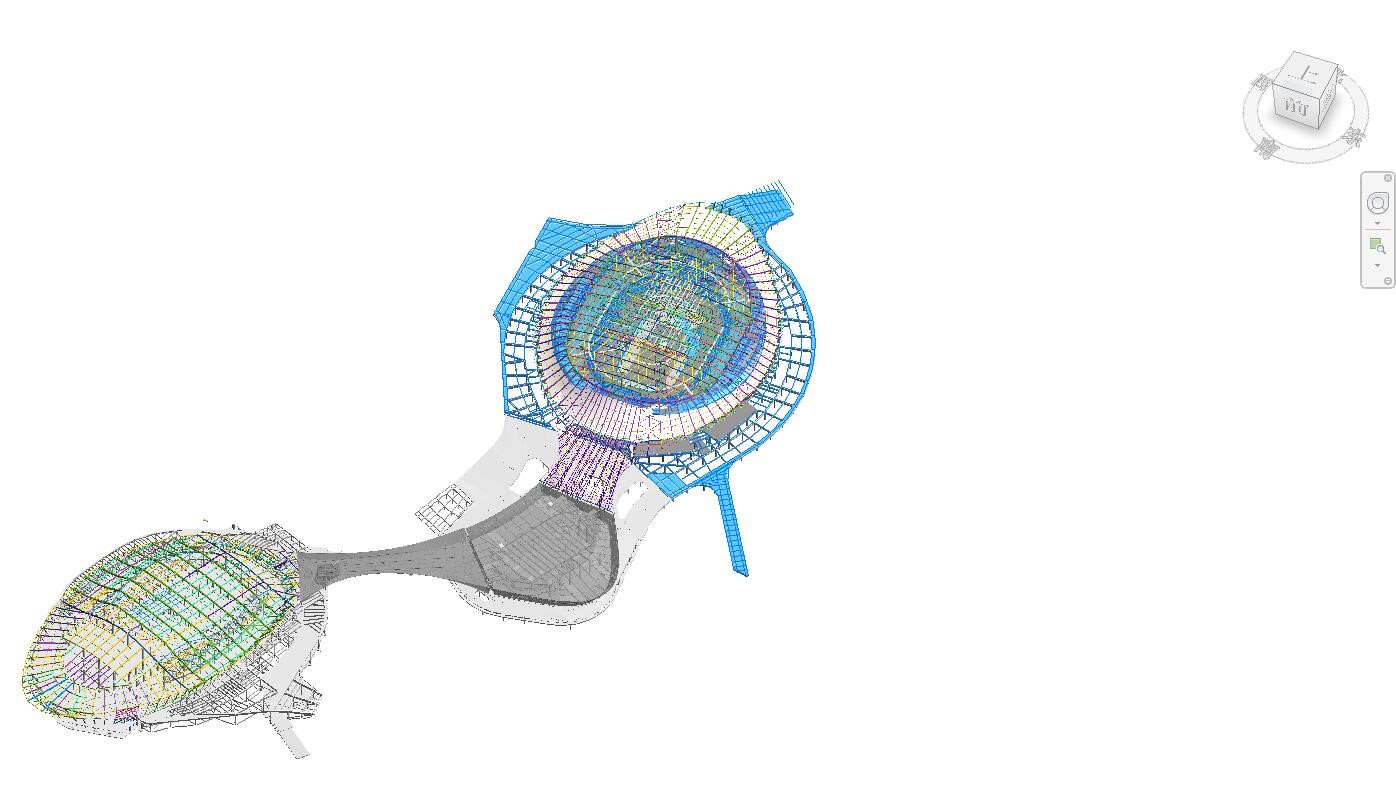

项目亮点：厦门新体育中心项目场馆多，，，，，，，单体体量大，，，，，，，空间结构重大，，，，，，，又因亚洲杯足球赛事邻近，，，，，，，建设周期十分主要，，，，，，，设计事情时间紧，，，，，，，协调难度大 。。。。。。。。面临多重挑战设计团队迎难而上，，，，，，，组织各专业设计师超百人，，，，，，，运用BIM手艺睁开全方位，，，，，，，多领域的协同设计 。。。。。。。。

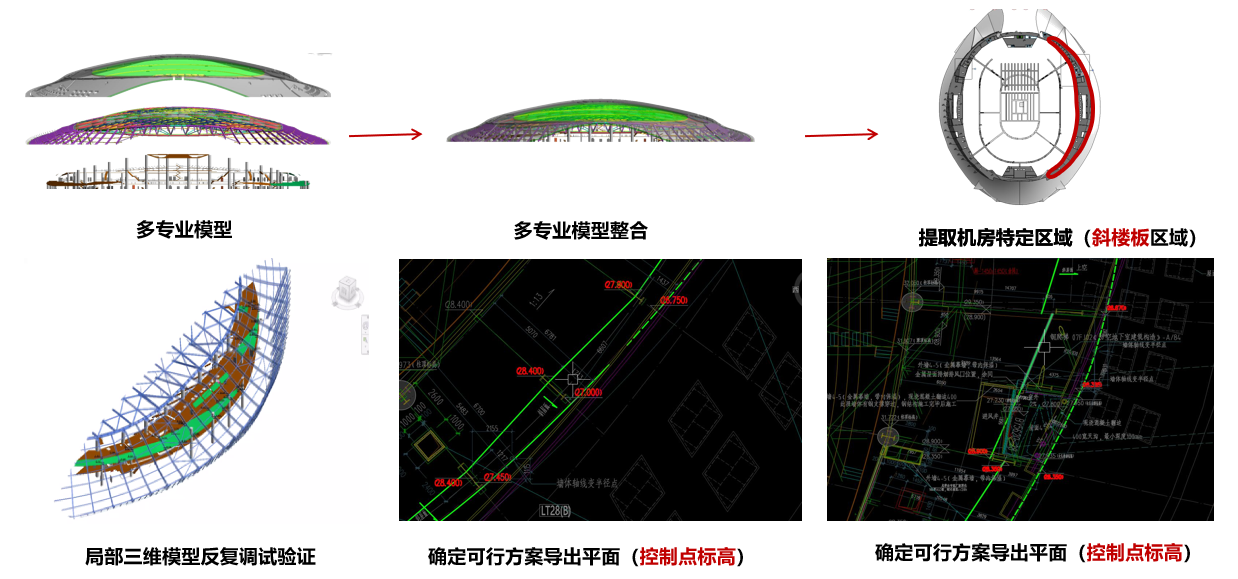

为避开与钢结构碰撞，，，，，，，体育馆机房层某区域顶板设计为斜楼板，，，，，，，且无统一的坡度，，，，，，，为解决此难点，，，，，，，直接在BIM模子中确定斜板区域控制点，，，，，，，并凭证BIM剖面确定各控制点绝对高度，，，，，，，通过模子的重复调试验证此区域内混凝土结构与钢结构的空间关系，，，，，，，确保设计的可行性 。。。。。。。。

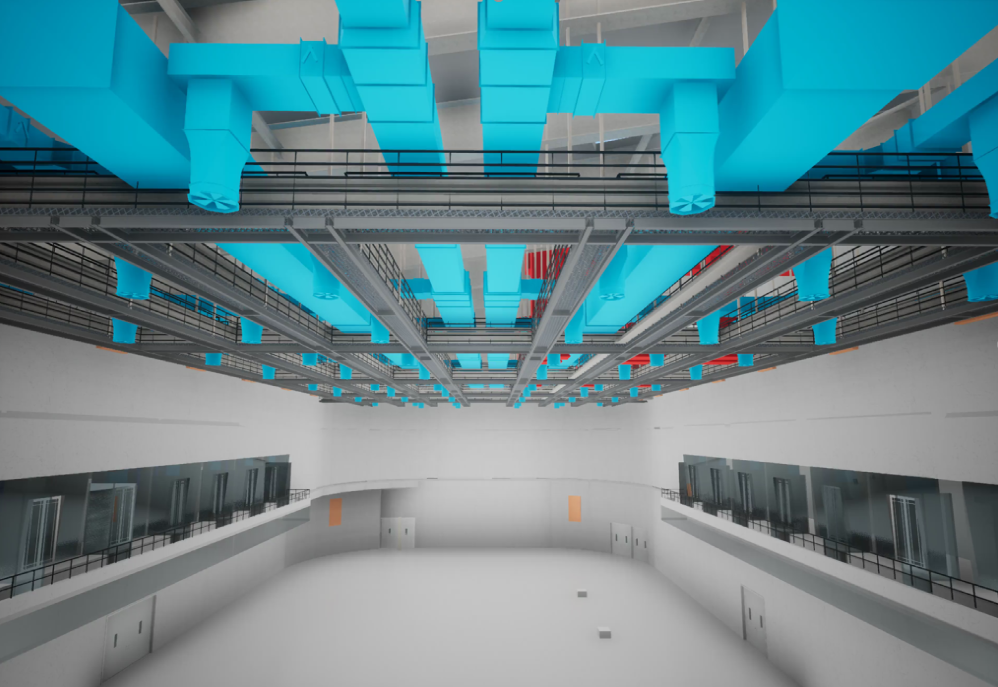

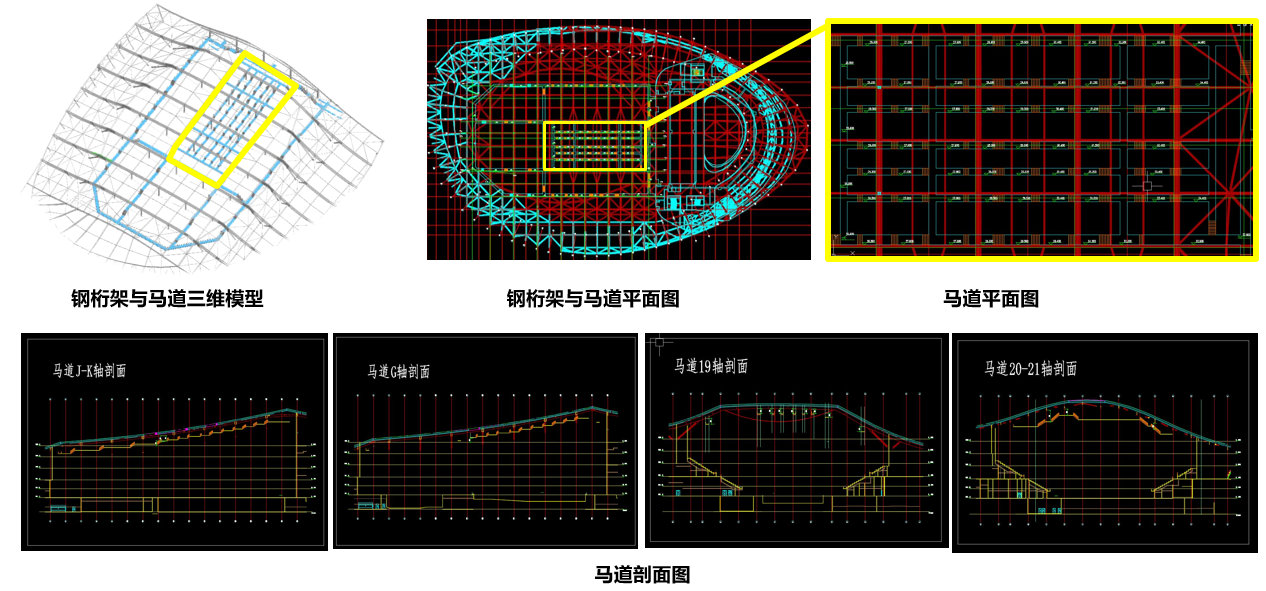

钢桁架内空间关系重大，，，，，，，修建师直接在BIM模子中精准设计马道，，，，，，，包括平面安排、高度定位，，，，，，，以规避与钢桁架的碰撞，，，，，，，最终导出图纸用于出图 。。。。。。。。
